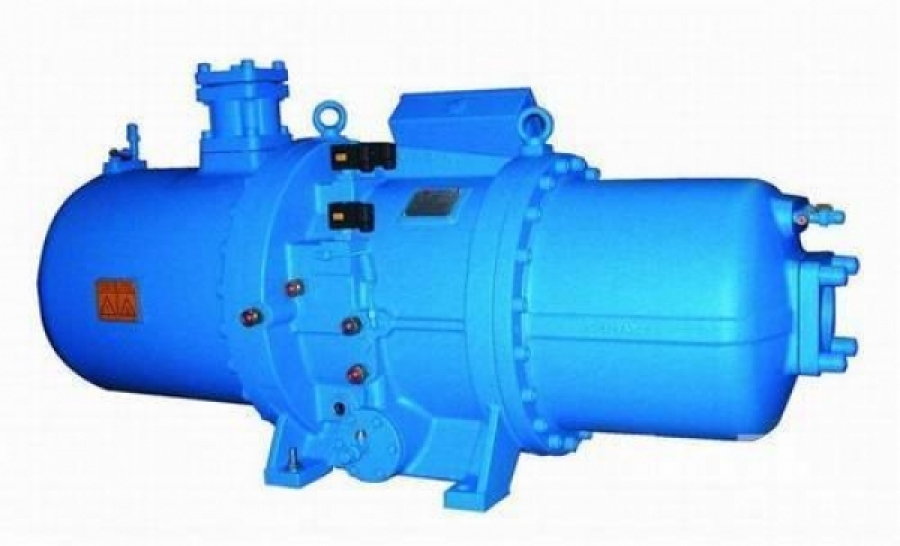

螺杆压缩机产品应用





螺杆式制冷压缩机的分类:



螺杆式制冷压缩机分为单螺杆压缩机和双螺杆压缩机。一般常见的都是双螺杆压缩机:汉钟、复盛、比泽尔、莱富康等;单螺杆压缩机不是很多,常见的是:大金、麦克维尔等



螺杆式制冷压缩机的构成:



螺杆式制冷压缩机主要由机壳、转子、轴承、轴封、平衡活塞及能量调节装置等组成。



机壳:—般为剖分式,由机体、吸气端座及排气端座等三部分用螺栓连接组成。机体内腔横断面为双圆相交的横8字形,与置于其内的两个啮合转子的外圆柱面相适合。



转子:转子为一对互相啮合的螺杆,其上具有特殊的螺旋齿形。其中凸齿形的称为阳螺杆(或称阳转子),凹齿形的称为阴螺杆(或称阴转子)。阳螺杆与阴螺杆的齿数比,一般为4:6(大流量的压缩机齿数比可为3:4,当压缩比高达20时,齿数比可采用6:8)。多数情况下,阳螺杆与电动机直接连接,称为主动转子,阴螺杆为从动转子,故阳螺杆多为四头右旋,阴螺杆多为六头左旋。



轴承与轴封:螺杆式制冷压缩机的阴、阳螺杆均由滑动轴承(主轴承)和向心推力球轴承支承。主轴承用柱销正确安装固定在吸、排气端座内,止推轴承在排气侧阳、阴螺杆上各装有两只,以承受一定的轴内力。螺杆式制冷压缩机的轴封也多采用摩擦环式机械密封器,安装在主动转子靠联轴器—端轴上,其结构和原理同活塞式制冷压缩机的轴封相同。平衡活塞:由了结构上的差异,因吸、排气侧之间的压力差所引起的,作用在阳螺杆上的轴向合力,比作用在阴螺杆上的轴向合力大得多。因此,阳螺杆上除装设止推轴承外,还增设油压平衡活塞,以减轻阳螺杆对滑动轴承端面的负荷,减轻止推轴承所承受的轴向力。能量调节装置:由滑阀、油缸、油活塞、四通电磁换向阀及油管路等组成。活塞装在气缸壁下部两圆交汇处,改变滑阀的位置,即可起调节制冷量的作用。



螺杆式制冷压缩机用冷冻油的基本情况:



螺杆式制冷压缩机用的冷冻油粘度比较宽泛,一般从ISO32到ISO320都有的。随着技术的不断进步,使用环境的多样化,全球温室效应、臭氧层的破坏,不环保冷媒的使用逐渐减少,矿物型冷冻油用量也在不断减少,环保的合成冷冻油在逐渐增多。

不环保冷媒螺杆机用的冷冻油目前主流用的主要是太阳公司SUNISO 4GS、SUNISO 5GS较多,环保冷媒的螺杆机用的冷冻油一般可以用美国CPI EMKARATE RL系列冷冻油或者CPI SOLEST 系列冷冻油较多。常用的螺杆机冷冻油:比如汉钟、复盛、莱富康等R22水冷螺杆机可以用太阳SUNISO 5GS,而风冷的可以用CPI-4214-320冷冻油等。大金的R22螺杆机则用太阳SUNISO 4GSD冷冻油较多。环保冷媒的螺杆机一般是用冰熊EMKARATERL RL170H、RL220H或者SOELST 120SOLEST 170SOLEST 220较多。大金的环保冷媒螺杆机则用出光FVC68D较多。而中低温的不环保冷媒螺杆机用的冷冻油一般是用CPI-4214-150或者CPI-4700-100较多环保冷媒螺杆机用的冷冻油一般是用CPI SOLEST LT-32、SOLEST 68、SOLEST 120或者冰熊RL32HRL68H等。
